Что такое оптический модуль BIDI?

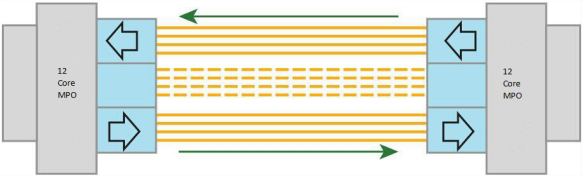

Большинство оптических модулей на рынке в настоящее время передают данные по двум оптическим волокнам. Одно оптическое волокно используется для приема данных от сетевого устройства, а другое оптическое волокно используется для передачи данных на сетевое устройство. Однако существует своего рода оптический модуль, который может передавать данные только по одному оптическому волокну. Такой оптический модуль называется BiDi.
1. Базовые знания оптического модуля BiDi
Одноволоконный двунаправленный оптический модуль BiDi (двунаправленный) отличается от обычного двухпортового (передающий конец TX и принимающий порт RX) оптического модуля, он имеет только один оптоволоконный порт, использующий технологию WDM, отправляя и получая разные центральные длины волн в двух направлениях , Чтобы реализовать двунаправленную передачу оптических сигналов по оптоволокну.
2. Принцип работы оптического модуля BiDi

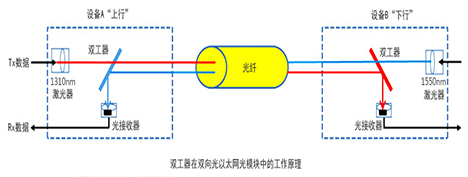

Оптический модуль BiDi оснащен соединителем с мультиплексированием с разделением по длине волны (WDM), также называемым дуплексером, который одновременно завершает передачу оптических сигналов 1310 нм и прием оптических сигналов 1550 нм или наоборот. Следовательно, для эффективной работы оптические модули BiDi должны использоваться попарно. Путем настройки дуплексера в соответствии с желаемой длиной волны передатчика и приемника рабочие длины волн двух дуплексеров должны быть взаимодополняющими и согласованными. Например, если спаренный оптический модуль BIDI подключен к устройству A (восходящий поток) и устройству B (нисходящий поток), то: дуплексор оптического модуля A должен иметь длину волны приема 1550 нм и длину волны передачи 1310 нм. Дуплексер оптического модуля B должен иметь длину волны приема 1310 нм и длину волны излучения 1550 нм.
3 、 Классификация оптических модулей BiDi

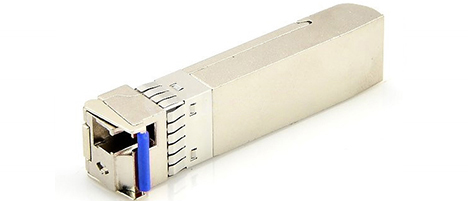

Оптический модуль BiDi SFP
Обычно он используется в высокопроизводительном интегрированном дуплексном канале передачи данных по одному оптическому волокну. Скорость 144M-4.25Gbps. Если расстояние передачи находится в пределах 40 км, длина волны оптического модуля BiDi SFP составляет 1310 нм / 1550 нм, 1310 нм / 1490 нм; если расстояние передачи превышает 40 км, длина волны оптического модуля BiDi SFP составляет 1550 нм / 1490 нм.
Оптический модуль BiDi SFP +
Оптический модуль BiDi SFP + - это усовершенствованный оптический модуль SFP. Он используется в двунаправленной последовательной оптической связи 10G передатчика 1330/1270 нм и приемника 1270/1330 нм с максимальной дальностью передачи 60 км.
Оптический модуль BiDi XFP
Оптический модуль BiDi XFP - это комплектный оптический модуль XFP MSA со встроенной функцией цифровой диагностики. Его длина волны излучения и длина волны приема составляют 1330 нм / 1270 нм и 1270 нм / 1330 нм соответственно. Он обычно используется вместе с полосой SMF, а максимальное расстояние передачи может достигать 10 км. Кроме того, потребляемая мощность оптических модулей BiDi XFP составляет менее 2 Вт, что используется в 10G Ethernet. Оптический модуль BIDI X2.
Оптический модуль BiDi X2
Оптический модуль BiDi X2 используется в двухсторонней последовательной оптической связи 10G, и этот оптический модуль состоит из двух частей: передающая часть использует лазер DFB 1330/1270 нм. В приемной части используются интегрированный предусилитель 1270/1330 нм и пост-усилитель.

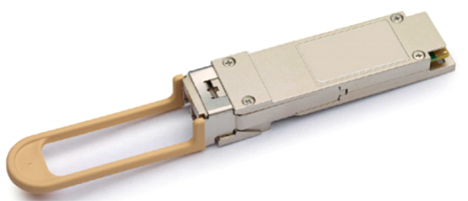

Оптический модуль BiDi QSFP + SR4
40G QSFP + BiDi SR4 требуется только два канала 20G для передачи 40G. Каждый канал может передавать и принимать сигналы по многомодовому кабелю, но следует также отметить, что 40G QSFP + BiDi SR4 необходимо использовать парами.

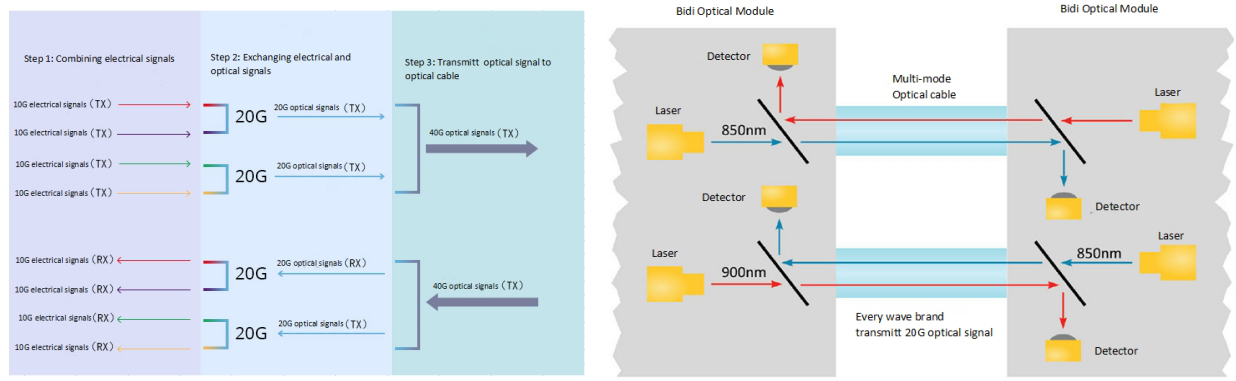

40G QSFP + BiDi SR4 сначала объединяет четыре электрических сигнала с двумя электрическими сигналами 20G, обменивает два электрических сигнала 20G на два оптических сигнала 20G с разной длиной волны и передает оптические сигналы 20G с разными длинами волн на оптический кабель, а затем 40G. получает световой сигнал и работает.
Обычно для оптических модулей 40G QSFP + BiDi SR4 используются длины волн 850 и 900 нм, которые можно использовать для стабильной передачи в многомодовых волоконно-оптических системах. Кроме того, расстояние передачи с использованием патч-кордов OM3 составляет 100 м, а расстояние передачи с использованием патч-кордов OM4 составляет 150 м.
4. Оптический модуль BiDi и обычный двухсторонний оптоволоконный модуль
1. Одноволоконный двунаправленный оптический модуль использует технологию WDM, а двухволоконный двунаправленный оптический модуль не используется;
2. Одноволоконные двунаправленные оптические модули необходимо использовать попарно, в то время как двухволоконные двунаправленные оптические модули не требуются;
3. Структура однонаправленного двунаправленного оптического модуля более сложна, чем структура двунаправленного двухволоконного оптического модуля, и на оптическом модуле должен быть установлен разделительный комбайнер;
4. Между однонаправленными двунаправленными оптическими модулями требуется только одно оптическое волокно, а также два двунаправленных оптических модуля с двумя оптическими волокнами.
Одноволоконные оптические модули BiDi более дороги, но экономят ресурсы волокна и требуют только одного волокна, что является лучшим выбором для пользователей с недостаточными ресурсами волокна. Структура одноволоконного оптического модуля BiDi более сложна, чем у обычного двухволоконного двунаправленного волоконно-оптического модуля, и на оптическом модуле необходимо установить оптический разветвитель и сумматор.
Двойные оптоволоконные модули не требуют сопряжения. Можно подключить любые два оптических модуля. Цена дешевле одноволоконных оптических модулей BIDI, но требуется еще одно оптоволокно. Если ресурсов волокна достаточно, вы можете выбрать двухволоконные оптические модули.
