Что представляет собой электрический модуль интерфейса?
Что представляет собой электрический модуль порта?

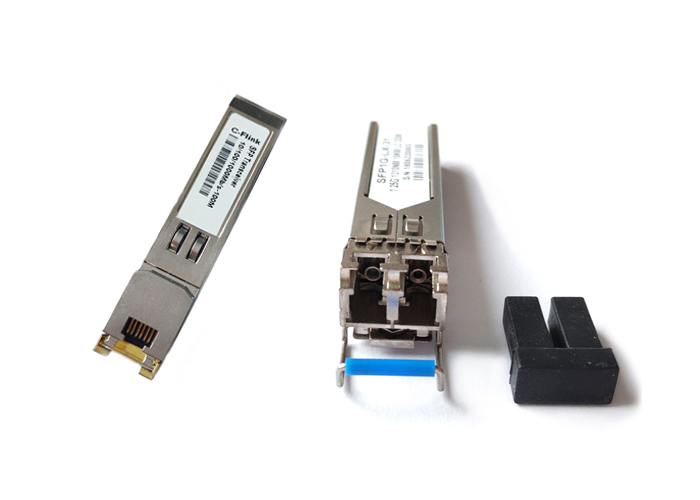

Электрический модуль порта также называется оптическим портом для электрического модуля порта. Это представляет собой модуль, который поддерживает горячее подключение и упакован в SFP. Кроме того, поскольку расстояние передачи электрического интерфейсного модуля является или 10-30 80-100, электрический интерфейсный модуль в основном используется для передачи данных на короткие расстояния.
Почему электрический модуль порта?
В настоящее время, расстояние связи между устройствами в большинстве центров обработки данных находится в пределах 10 метров и 100 метров. Использование 10 гигабитных оптических модулей электрических портов может компенсировать отсутствие SFP высокоскоростного расстояния передачи кабеля. Во-вторых, оптический модуль электрического порт принимает интерфейс RJ45 и используется вместе с супер Cat 6 или 7 Кошка сетевых кабелей, а стоимость медных кабелей ниже, чем у оптического кабеля.
Особенности и преимущества электрических модулей портов
Модуль электрического порта удовлетворяет с SFP MSA и IEEE Std 802.3-2002 стандартов и имеет низкое энергопотребление, высокая производительность и компактный дизайн. Кроме того, модуль электрического порта может не только сделать на небольшое расстояние от SFP высокоскоростного расстояния передачи кабеля, но и непосредственно использовать существующую систему медных кабелей для обеспечения передачи данных 10G, а также использование SFP оптических модулей требует оптических кабелей для прокладки проводов. Увеличение стоимости развертывания сети.
Классификация электрических модулей портов:
Электрические интерфейсные модули могут быть разделены на модули SFP электрического интерфейса, модули SFP электрический интерфейса и модули электрического интерфейса GBIC в соответствии с различными типами упаковок.
1. SFP-модуль электрического порта: В соответствии с разной скоростью передачи, она может быть разделена на 100M модуль электрического порта, Gigabit модуль электрического порта, адаптивный модуль электрического порта и адаптивный модуль электрического порта.
2. SFP-модуль электрическая порт: также известный как 10 Gigabit модуля электрического порта, стоимость 10G, предназначенная для линий связи высокоскоростных, в основном используется в 10 Gigabit Ethernet, а его энергопотребление также очень мало. Кроме того, электрический интерфейсный модуль SFP первый оптический модуль 10G для передачи через сетевой кабель. Он может быть использован в порту SFP карточки коммутатора или сети, чтобы достичь соединения с сетевым оборудованием с интерфейсом RJ45;
3. GBIC модуль электрического интерфейса: Это электрический интерфейсный модуль с типом пакета GBIC. Скорость передачи данных может достигать 1000Mbps и расстояние максимального пропускания может достигать 100 м.
Электрические интерфейсные модули могут быть разделены на 10G SFP , 100Base SFP и адаптивных электрических интерфейсных модулей в соответствии с различными скоростями. Ниже приведено введение этих трех типов электрических интерфейсных модулей:
100Base SFP-модуль электрического порт может использоваться, когда сетевой порт устройства недостаточно, то есть, оптический порт SFP преобразуется в электрический разъем RJ45 с помощью модуля электрического порта SFP. Электрический интерфейс модуля 100Base SFP и оптический модуль SFP имеют одинаковый электрический интерфейс. Разница заключается в том, что внешний интерфейс использует электрический интерфейс (то есть, интерфейс RJ45) и оптический интерфейс.
Модуль электрического интерфейса 10G SFP , также называемый модулем электрического интерфейса 10G. Его скорость 10G и предназначен для связи высокоскоростных коммуникаций. Он в основном используется в 10G Ethernet. Стандарты оптических модулей 10G являются IEEE 802.3ae и IEEE. 802.3ak и IEEE 802.3an. С точки зрения упаковки, оптические модули 10G включают 10G SFP оптические модули, BIDI SFP оптические модули, CWDM SFP оптические модули DWDM SFP оптические модули, оптические модули 10G XFP, оптические модули BIDI XFP, CWDM Есть девять типов оптического модуля XFP, DWDM оптический модуль XFP и оптический модуль 10G X2.
А его энергопотребление составляет почти половину потребляемой мощности оптических модулей, поэтому является отличным решением оптимизации энергопотребления. Кроме того, 10G SFP модуль электрического порта первый оптический модуль 10G для передачи через сетевой кабель. Он может быть использован в порту SFP от коммутатора или сетевой карты для обеспечения соединения с сетевым оборудованием с интерфейсом RJ45.
10 Gigabit оптического модуля электрического порта имеет характеристики высокой производительности и надежность сильной. Он используется в основном для обеспечения передачи 10G Ethernet в супер-кабельных систем категории 6 или 7 Категория меди, а дальность передачи может достигать 30 метров. По сравнению с кабелем высокоскоростного SFP , он может сохранить потребление энергии, по меньшей мере, 0,5 Вт, а его порт может поддерживать как экранированный витую пару и неэкранированную витую пару.
Самонастраивающийся электрический интерфейс модуль представляет собой оптический модуль Gigabit способен интегрировать три 10/100 / 1000BASE ставки в микросхему CMOS. Он может быть использован для высокоскоростного Ethernet и Gigabit Ethernet. В отличие от других модулей электрического интерфейса, Этот электрический портовый модуль более новаторским с точки зрения скорости и может удовлетворить различные потребности приложений.
